Klient přišel s tím, že notebook nereaguje na zapnutí. Žádný zvuk, žádný náznak života, baterie plná. V přijímací poznámce stálo jen: „včera mi tam zaseklo USB”. Tahle věta nás v dílně zastaví pokaždé — protože vidíme za ní vždy stejnou cestu.

Notebook na stůl, pak pod stereomikroskop. A tam to bylo: USB port plný cizí hmoty, prasklý pájecí spoj na napájení, jeden SMD kondenzátor s charakteristickou tmavou hranou — popálený, na napájecí dráze. Notebook byl mrtvý ne kvůli tomu, co bylo zasunuto, ale kvůli tomu, jak to bylo zasunuto — a co s tím pak někdo zkusil udělat doma.

Tenhle scénář vidíme v servisu pravidelně. Ne jednou za měsíc — častěji. A je to pokaždé příběh USB-A: konektoru, který je asymetrický, dá se zasunout jen jedním správným způsobem, a uživatel to skoro nikdy napoprvé netrefí.

Co je USB-A a proč nás zlobí už 25 let

USB (Universal Serial Bus) je univerzální sériová sběrnice — port, kterým k počítači připojujeme myš, klávesnici, externí disk, fotoaparát, flash disk. USB-A je ta klasická obdélníková koncovka. Plochá, asymetrická, s jedním jediným správným směrem.

Praktický rozklad podle naší zkušenosti z dílny:

  • zhruba polovina uživatelů zastrčí USB-A napoprvé špatně,
  • čtvrtina to zastrčí opravdu špatně — silou, bokem, nebo zhora-dolů místo rovně,
  • zbylá čtvrtina má štěstí a trefí správný směr.

Když se k tomu přidá to, že notebook často stojí na stole pod úhlem, klávesnice překáží a uživatel kouká shora — pravděpodobnost špatného zasunutí roste. A USB konektor sám o sobě nemá nic, co by uživatele zastavilo. Plast je měkký, kolíky uvnitř jsou jemné. Zásuvka v notebooku je připájená drobnými SMD spoji, často jen na povrchu desky, bez mechanického ukotvení.

Stačí jedno tlačení rukou v nesprávném úhlu — a deska to odnese.

Případ z dílny: port zalitý cizí hmotou

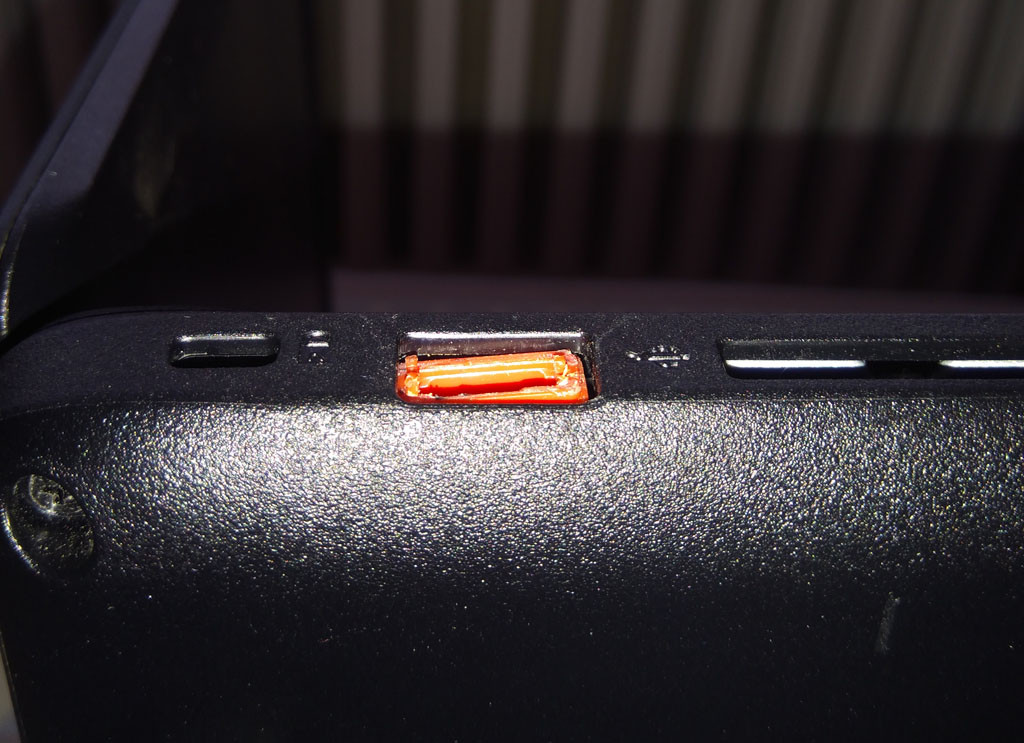

Macro foto USB portu zařízení kompletně vyplněného oranžovou plastickou hmotou — pravděpodobně tavné lepidlo nebo plastelína
Klasika z dílny: USB port úplně zalitý oranžovou hmotou, která vypadá jako tavné lepidlo nebo plastelína. Po takovém zásahu je port nepoužitelný a vyžaduje výměnu celé klece i okolních SMD prvků.

Tahle fotka shrnuje celý problém. Někdo do portu nejdřív zasunul konektor špatně — možná silou, možná v opačné orientaci. Port se mechanicky poškodil, kontakty se rozjely. A místo toho, aby zařízení přinesl do servisu, zkusil to „opravit” doma: tavnou pistolí, vteřinovým lepidlem, nebo plastelínou. Výsledek vidíte na obrázku.

Když se k nám takové zařízení dostane, řešíme dva problémy najednou:

  • původní mechanické poškození — vylomená zásuvka, prasklé pájecí spoje, propálené napájení;
  • sekundární škodu po neodborném zásahu — hmota v konektoru je často vodivá, nebo aspoň znemožňuje pájení a hot-air opravu, dokud ji pracně neodstraníme.

Co konkrétně v takových deskách nacházíme

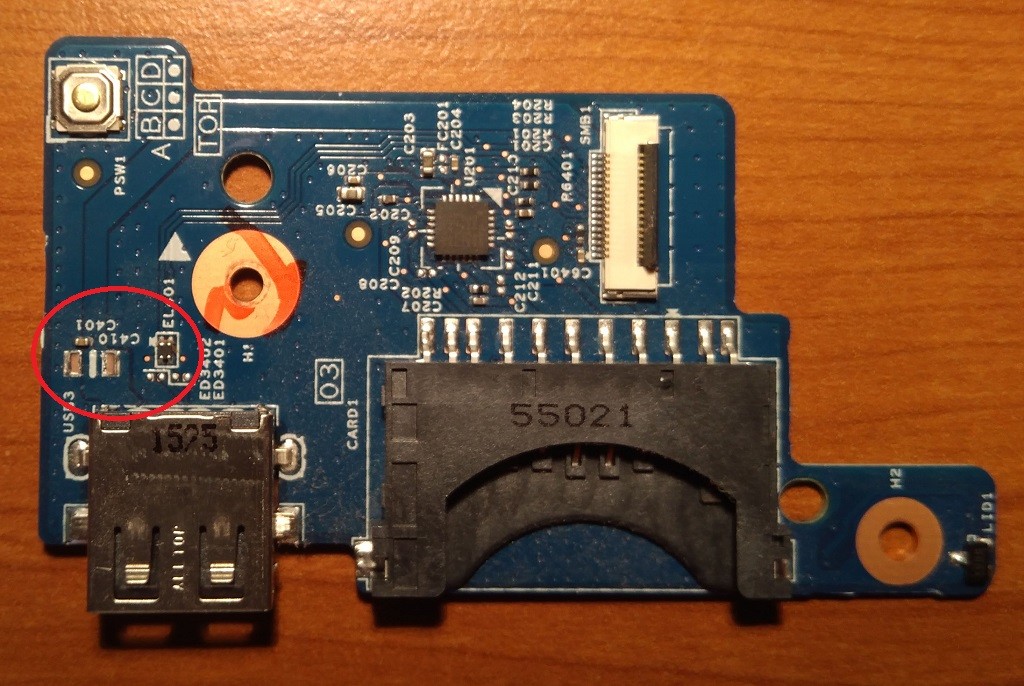

Vyjmutá IO daughterboard z notebooku s USB-A konektorem a SD card slotem; viditelné stopy oranžového tavného lepidla u upevňovacího otvoru
IO subboard po vyjmutí z notebooku — modrý plošný spoj s USB-A portem a SD card slotem. Na okraji u upevňovacího otvoru jasně viditelné stopy oranžového tavného lepidla po neodborné opravě. Oblast ESD ochrany USB portu je zvýrazněna červeně.

Co konkrétně v 90 % těchto případů na desce najdeme:

  • prasklé pájené spoje mezi zásuvkou a deskou — typicky na zadních kotvících „nožičkách”,
  • odlomený jeden z osmi kontaktů USB-A — obvykle ten napájecí (5 V) nebo zemnící,
  • mikrotrhlinu v měděné dráze vedoucí ze zásuvky dál po desce,
  • poškozený nejbližší SMD prvek v napájecí cestě — nejčastěji filtrační kondenzátor nebo ESD ochranná dioda.

To poslední je kritické. Když se zásuvka pohne ve vlastním lůžku, deska se v okolí ohne. Tenké měděné dráhy a SMD pájky to ohnutí nemusí přežít. Výsledek: zkrat na 5V větvi, nebo přerušená cesta — a notebook nezapne, protože ochrany na hlavní desce zaregistrují anomálii a prostě se neprobudí.

Notebook po sundaném krytu: co všechno musíme obejít

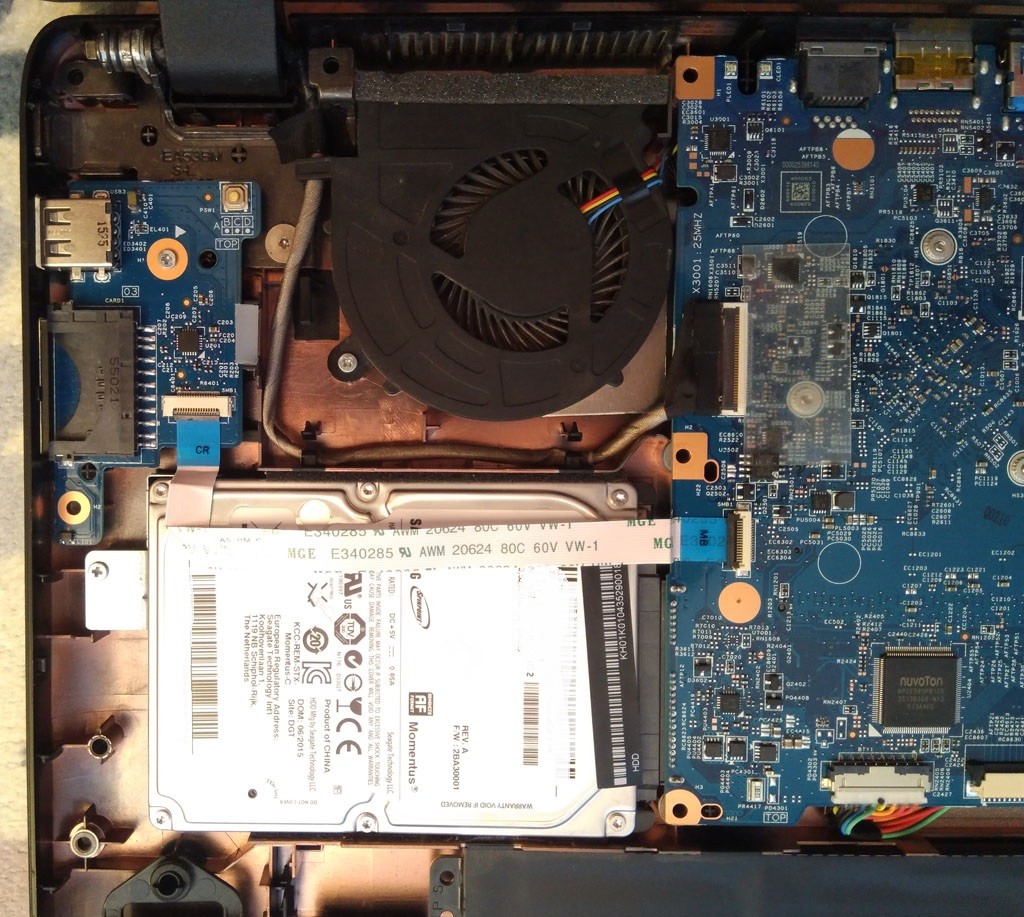

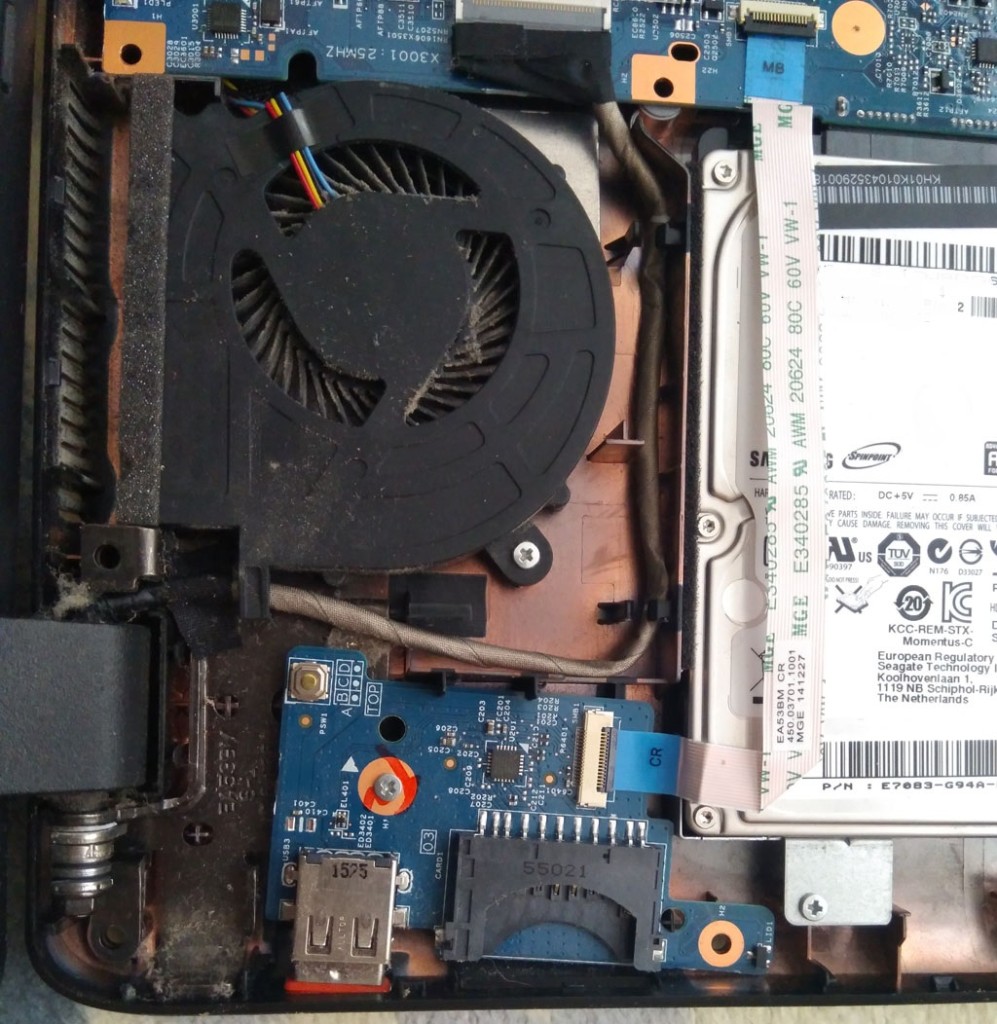

Vnitřek rozebraného notebooku po sejmutí spodního krytu — chladicí ventilátor s heatpipe, 2,5″ HDD, IO daughterboard a hlavní motherboard
Typické rozložení notebooku po sejmutí spodního krytu. Vlevo IO modul s USB a SD slotem (ten kritický), uprostřed chladič a měděný heatpipe, vpravo 2,5″ disk a hlavní motherboard. Než se k samotnému portu dostaneme, musíme zařízení šetrně rozebrat až sem.

Než vůbec sáhneme na poškozený port, musí jít notebook celý dolů. U většiny modelů znamená oprava USB zásuvky kompletní rozebrání: spodní kryt, baterie, disk, klávesnice, někdy i displej, abychom desku vyndali ven. Teprve pak ji můžeme dát pod mikroskop a pájku.

To je důvod, proč „výměna USB portu” není pětiminutová záležitost ani v případě, že samotná pájka trvá deset minut. Práce kolem (rozebrání, dokumentace šroubů, čištění, opětovné složení a test) zabere většinu času.

Oprava: mikroskop, hot air, jemná motorika

Postup, který funguje (a v dílně ho jedeme léta stejně):

  1. Vizuální kontrola pod mikroskopem. Najít všechny prasklé spoje, propálené prvky, odlomené dráhy. Bez tohoto kroku se pájí naslepo.
  2. Měření. Multimetrem ověřit, že na 5V větvi není zkrat. Pokud je, najít kde — typicky propálený SMD prvek.
  3. Demontáž poškozených dílů. Hot air stanice, správná teplota (cca 350 °C, nízký průtok), tavidlo. Šetrně, aby se nepoškodily okolní komponenty. Pokud byl port předtím zalitý lepidlem nebo plastelínou, čištění tavidlem a izopropylem je samostatný krok navíc.
  4. Výměna. Nový kondenzátor stejné hodnoty (najde se v BOM nebo se odměří). U zásuvky často přímo nová USB-A klec.
  5. Obnovení cest. Pokud je dráha přerušená, drátkový můstek po stopě staré dráhy. Lakem zaizolovat.
  6. Měření znovu. Před prvním zapnutím — bez zkratu? Cesty průchozí? Teprve pak start.

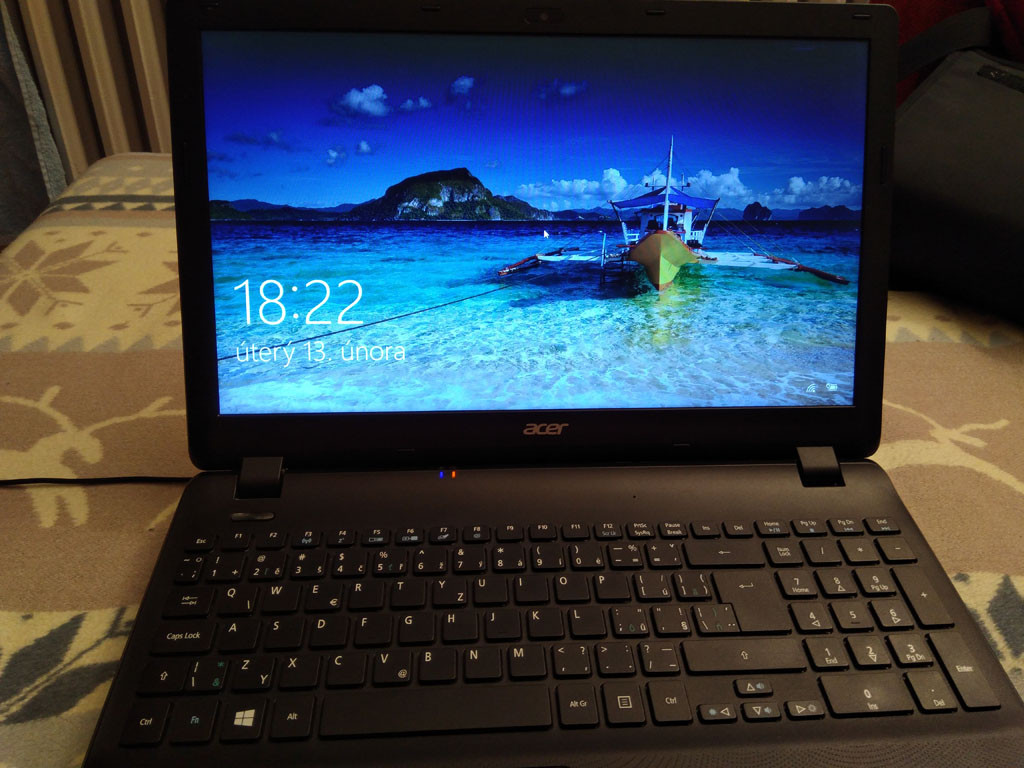

Tři, dva, jedna — start. Pokud jsme předtím všechno změřili správně, notebook naběhne, USB port reaguje na klíčenku, vše živé a zdravé. Klient si odnese stroj, na kterém by jinak musel hodně přemýšlet (nový notebook? nová deska? data?).

Co dnes dělá nesmrtelnost: USB-C

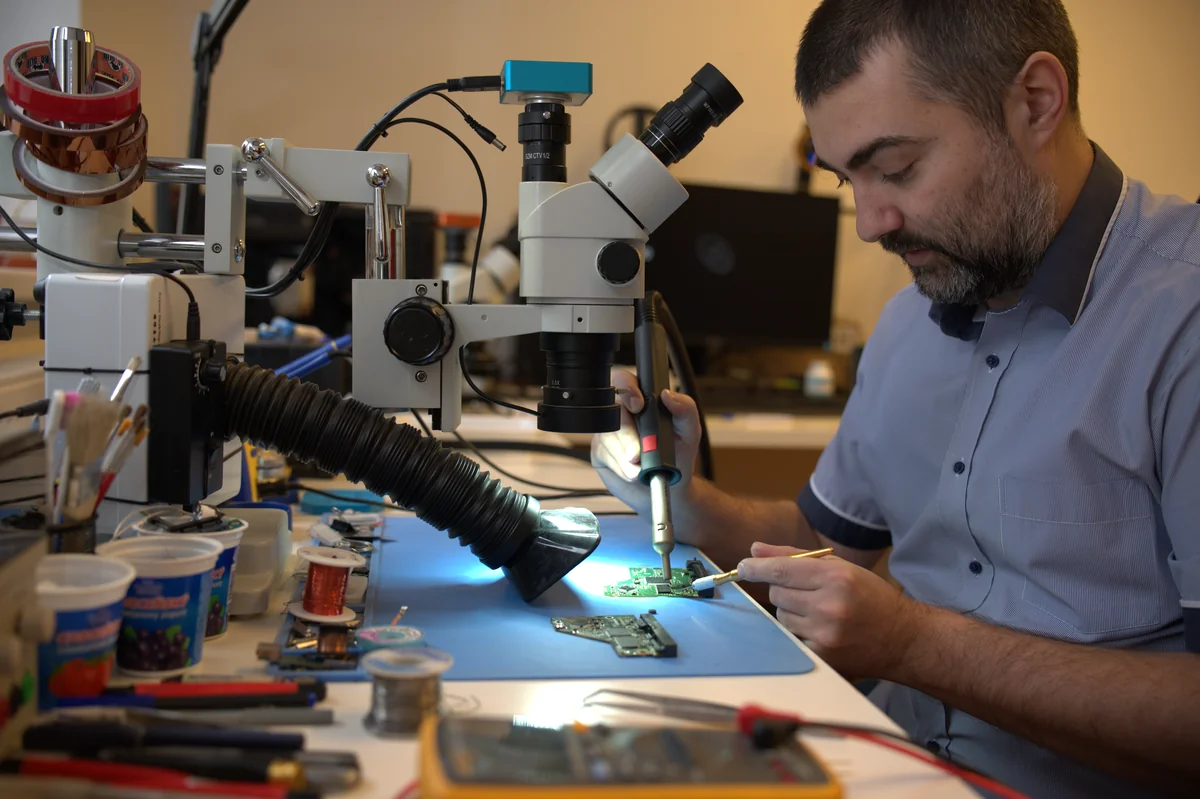

Senior technik ITHOPE páje pod stereomikroskopem PCB; pracovní stanice s odsávačem výparů, měděná cívka a multimetr
Stejný proces, jiná dekáda. Mikroskopická oprava elektroniky v laboratoři ITHOPE 2026 — disciplína se za 18 let nezměnila, jen porty na deskách se pomalu mění.

Tenhle článek jsme původně psali v roce 2018, kdy USB-C teprve naskakovalo do mainstreamu. Dnes (2026) už USB-C najdete v každém novém notebooku, telefonu, tabletu — a EU jeho použití u spotřební elektroniky dokonce povinně sjednotila.

Co USB-C změnilo v naší dílně:

  • Symetrický konektor — zasouvá se v jakékoliv orientaci, oba způsoby správně. Polovina mechanických problémů s USB-A automaticky mizí.
  • Pevnější mechanické ukotvení — kovová klec se obvykle pájí na desku ve čtyřech bodech, ne jen na dvou.
  • USB-PD (Power Delivery) — dokáže nahradit nabíječku notebooku (až 240 W). Jenže zároveň znamená, že napájecí dráha USB-C portu nese desetinásobek proudu oproti USB-A. Když se port poškodí, riziko je jiné — méně mechaniky, ale vážnější elektrické důsledky.
  • Vyšší rychlost — USB4 v.2.0 zvládne až 80 Gbps, USB-C přenese DisplayPort signál pro monitor, Thunderbolt 4 atd.

Lidsky řečeno: USB-C nás v dílně připravuje o klasické USB-A zakázky („zaseknul jsem klíčenku obráceně") — a nahrazuje je novými typu „poškozená USB-PD nabíjecí dráha" nebo „vlhkost v USB-C portu".

Korozní problémy (kapky kávy, vlhkost v telefonu) jsou u USB-C dokonce častější, protože konektor je menší a snadno se do něj dostane vlhkost po stránkách. To je ale jiný příběh.

Doporučení pro uživatele

Pokud kupujete nový notebook nebo příslušenství v roce 2026, vybírejte USB-C kdekoli to jde. Je to lepší standard pro každého — pro uživatele protože odpadá hledání orientace, pro výrobce protože jde o jeden univerzální port pro data, video i napájení, a paradoxně i pro nás opraváře, protože eliminuje nejčastější mechanické poškození notebooků.

A pokud máte starší notebook s USB-A: tři pravidla, která vám ušetří servisní fakturu:

  1. Před zasunutím se podívejte. USB-A logo je vždy nahoru (nebo směrem k vám, podle orientace portu). Pět vteřin pohledu = nula napálené síly.
  2. Pokud to nejde napoprvé, neotáčejte páčkou. Vytáhněte úplně, podívejte se znovu, zkuste jinou orientaci.
  3. USB hub místo přímého zatížení. Pokud k notebooku připojujete těžký disk nebo dongle, který trčí ven, použijte hub s krátkým kabelem. Síla pak nejde do desky, ale do měkkého kabelu.

A bonus pro úplnost: pokud se port jednou poškodí, neopravujte ho doma. Žádné tavné lepidlo, žádná plastelína, žádné vteřinové lepidlo. Cokoli z toho posune běžnou opravu z řádu hodin do řádu několikanásobně náročnějšího čištění — a v některých případech znemožní opravu úplně.

Máte nefunkční notebook nebo poškozený USB port?

V Brně máme servisní laboratoř s mikroskopem, hot air stanicí a 18letou praxí v opravě desek. Pokud to půjde, zařízení uvedeme do provozu — mikroskopickou opravou, výměnou součástky, nebo náhradní deskou. Pokud to nepůjde, řekneme vám to upřímně a poradíme co s daty.

Poškozený USB port nebo notebook? Servis PC a notebooků Brno · +420 775 556 063

Často kladené otázky

Proč se v notebooku nejčastěji láme USB-A port a ne třeba HDMI? USB-A nemá symetrický konektor, takže uživatel ho často zasouvá silou v nesprávné orientaci. HDMI má bezpečnější tvar (lichoběžník) — nedá se zasunout obráceně. USB-C je z tohoto hlediska bezpečné také, protože je symetrické.

Dá se vyměnit USB port v notebooku, nebo musím koupit novou desku? Ve většině případů jde o lokální opravu — výměna SMD součástek (kondenzátor, drobné odpory) plus nová USB klec. Cena je řádově nižší než nová deska. Záleží na tom, jak hluboko síla pronikla — pokud uživatel notebook po poškození ještě několikrát zapnul, mohlo dojít ke zkratu většího rozsahu.

Jak poznám, že je port USB-A v notebooku poškozený a ne jen přerušený software? Pokud port nereaguje na žádné zařízení (myš, klíčenku, klávesnici), v Diskové správě / Správci zařízení se nic nepřipojuje, a fyzicky vidíte nakřivo posazenou zásuvku — je to mechanika. Pokud reaguje občas a kabel jiný funguje — bývá to drát. Pokud notebook vůbec nezapne poté, co někdo do USB tlačil silou, je velká pravděpodobnost zkratu na napájecí dráze.

Je USB-C opravdu lepší než USB-A pro každodenní použití? Pro většinu uživatelů ano. Vyřazuje nejčastější chybu (špatná orientace), zvládá víc rolí jedním kabelem (data, video, napájení) a v EU je dnes standardem pro mobily a tablety. Jediná drobná nevýhoda: malý konektor je citlivější na nečistoty a vlhkost — udržujte ho čistý.
